Es muy común, entre los propietarios, constructores e interventores de la obra civil preguntarse por los ensayos requeridos para una estructura metálica para dar cumplimiento a los requerimientos de ley.
En este artículo pretendemos dar respuesta a la pregunta planteada con base en el lenguaje que empleado en la norma sismo resistente NSR-2010.

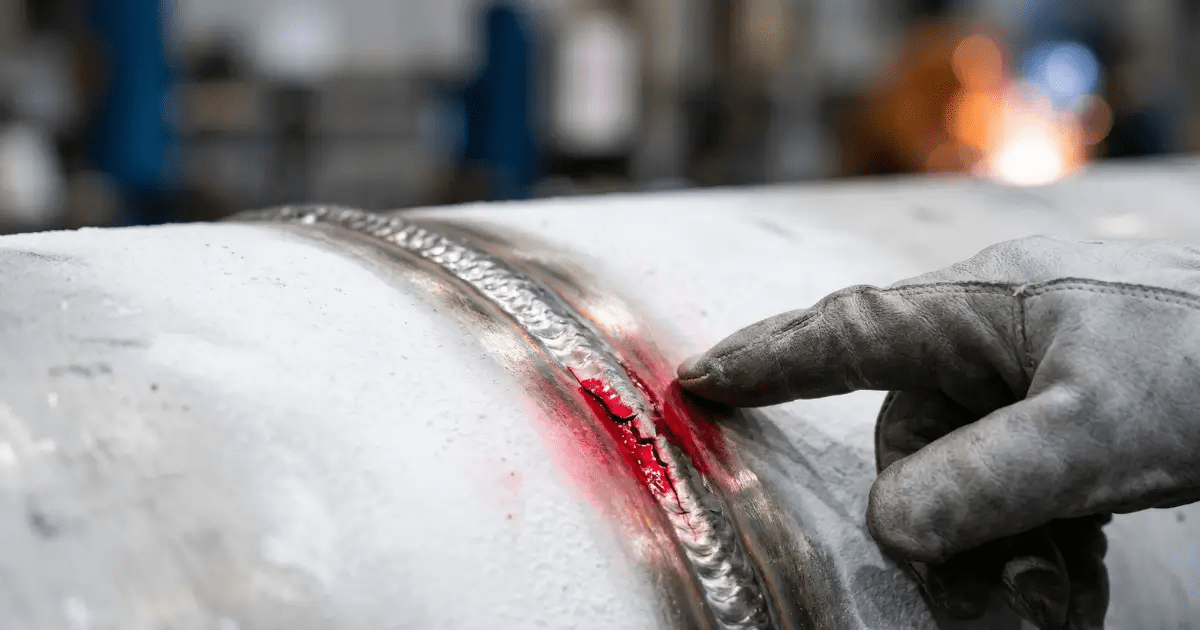

Cabe aclarar que para esta guía nos enfocaremos en las cantidades de END en soldaduras en las estructuras metálicas.
Habiendo aclarado lo anterior es de destacar que a la hora de determinar la cantidad y tipo de ensayos a realizar es necesario conocer tres condiciones básicas.
1. Clasificación del uso de la estructura, definido en el numeral A2.5. de la NSR
2. Cuales son los miembros, de la estructura, no hacen parte del sistema sismo resistente, así como cuales miembros miembros hacen parte de sistema sismo resistente, condición que es definida por el diseño
3. Qué tipo de conexión soldadas se tienen. Es decir si son juntas de penetración completa, penetración parcial o filete.
Con base en la información descrita en los tres numerales enneciados arriba, es posible, con base en la Norma NSR-2010, determinar tanto los tipos de END a realizar como las cantidades de los mismos.
Las cantidades y tipos de END para los miembros que no hacen parte del sistema sismo resistente están determinadas por la NSR en su numeral F.2.14.5.5 —”Ensayos no destructivos para juntas soldadas” y resumida en la tabla 1 adjunta .
Las cantidades y tipos de END para los miembros que hace parte del sistema sismo resistente, están determinadas por la NSR en su numeral F.3.10.2.2 —Inspección con ensayos no destructivos y estan resumidos en la tabla 2 adjunta
Tabla 1: Ensayos no destructivos para juntas soldadas en elementos que no hacen parte del sistema sismo resistente
Tabla 2: Ensayos no destructivos para juntas soldadas en elementos que hacen parte del sistema sismo resistente
Es de aclarar que el tema de ensayos no destructivos es sólo una parte de todos los procesos que garantizan la calidad de una estructura metálica.
